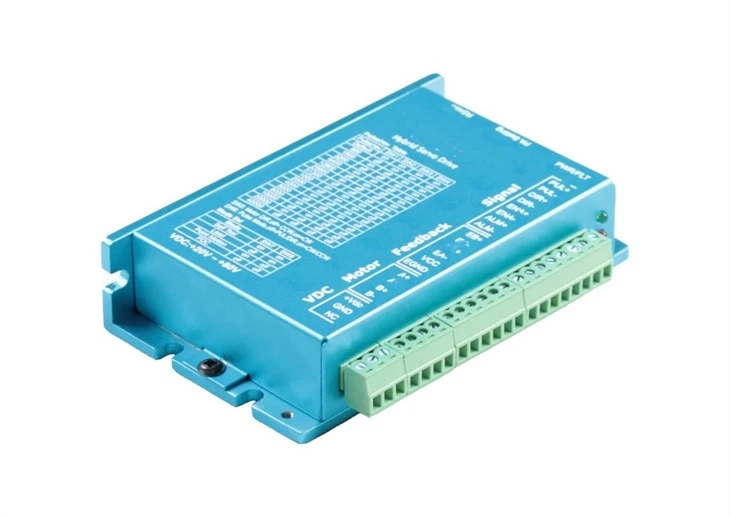

Tuotteen esittely: Easy Servo Drive TS808D
TS808D hybridi servo-asema (suljetun silmukan askelmoottori) perustuu viimeisimpään DSP-tekniikkaan ja edistyneeseen ohjausalgoritmiin harjattomien servo- ja askeljärjestelmien kammiseksi. Siinä yhdistyvät sekä avoimen silmukan askelmoottorin että harjattoman servokäytön suositut ominaisuudet, ratkaista avoimen silmukan askeljärjestelmien kohtalokas ongelma ”askeltappio”, parantaa askelmoottorin nopeaa suorituskykyä ja moottorin ja vetolaitteen lämmitys ja melu paranevat myös merkittävästi.
Verrattuna harjattomiin servojärjestelmiin, niillä on paljon suurempi käynnistys- ja hidasta vääntömomenttia, suuri seisontajäykkyys, ei metsästystä, ylityksiä, melkein nolla asettumisaikaa ja ei viritystä melkein kaikkiin sovelluksiin.
Tuotteen ominaisuudet:
● Käyttöjännite ： tasavirtalähteen tulo 24—80 VDC, suositeltava virtalähde on 48 VDC tai 68 VDC
● Suurin jatkuva lähtövirta on 8A, huippuvirta on 10A
● Tuki pulssi + suunta ja pulssi + pulssi -käskytyyppi
● Hyväksy edistynyt magneettisuuntautunut ohjaustekniikka (FOC) ja avaruusvektorin PWM-ohjaustekniikka (SVPWM)
● Hyväksy edistyksellinen muuttuvavirta- ja taajuustekniikka, sillä se voi vähentää moottorin ja taajuusmuuttajan lämmitystä ja tärinää.
● Mikroaskel (pulssi / kierros) voidaan asettaa protuner- tai DIP-kytkimillä
● 0–5 VDC-analogiatulo nopeusmoodille ja tukee IO-nopeudenohjaustoimintoa (mukautettu)
● Tue ylijännite-, alijännite-, ylivirta-, ylikuormitussuojauksia
● Suurin pulssitaajuus on 500 KHz, (oletus on 200 KHz)
● Tulopulssin jännite on 4,5 Vdc - 28 Vdc, vastusta ei tarvitse kytkeä
● Tuki RS232 for ProTuner PC: lle
● Toimii sujuvasti, suuri vääntömomentti lähtö keskipitkällä / suurella nopeudella; nopea vaste ja matala lämmitys, alhainen tärinä.
Tuotesovellukset:
TS808D-hybridi servojärjestelmät, jotka on toteutettu onnistuneesti erilaisissa laitteissa, kuten työpöydän CNC-reitittimissä, pienissä CNC-myllyissä, laserleikkureissa / kaivertajissa, hammastehtaissa, elektronisissa kokoonpano- ja tarkastuslaitteissa, merkintälaitteissa, valinta- ja sijoituslaitteissa, XY-taulukoissa
Prodcut-asennus (yksikkö: mm):
Tuotteen toiminnan kuvaus:
DIP-asetukset
Pulssi / REV-taulukko
Pul / REV | SW1 | SW2 | SW3 | SW4 |
oletusarvo | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ |
800 | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ |
1600 | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ |
3200 | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ |
6400 | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ |
12800 | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ |
25600 | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ |
51200 | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ |
1000 | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ |
2000 | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ |
4000 | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ |
5000 | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ |
8000 | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ |
10000 | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ |
20000 | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ |
40000 | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ |
SW5: Moottorin DIR, pois päältä = CCW, päällä = CW
SW6: moodin valinta, pois päältä = FOC, päällä = PM
Moottorin valinta
Moottori | SW7 | SW8 |
TC42 | PÄÄLLÄ | PÄÄLLÄ |
TC57 | POIS PÄÄLTÄ | PÄÄLLÄ |
TC60 | PÄÄLLÄ | POIS PÄÄLTÄ |
Oletus (TC86) | POIS PÄÄLTÄ | POIS PÄÄLTÄ |
Ajo-ominaisuus ja valintaopas | |
Käyttömalli | TS808D |
Jännite | 24 ~ 80VDC |
Suurin virran lähtö | 8A |
Vektorin ylikuormitusvirta | 10A |
paino | 0.2kg |
Hyväksytty suljettu silmukka askelmoottori | TC42 (TC42-03, TC42-04, TC42-06, TC42-08) TC57-sarja [TC57-10, TC57-22C, TC57-28, TC57-40, TC57-28BK] TC60-sarja [TC60-20, TC60-30, TC60-40] TC86-sarja [TC86-45, TC86-85, TC86-120, TC86-45BK, TC86-85BK] |
Ohjaustekniikka | 32-bittinen DSP-vektori suljetun silmukan ohjaus |
Pulssitaajuus | Enintään 500 KHz, oletus on 200 KHz |
suojaus | Ylijännite, alijännite, ylivirta, ylikuormitus |
Signaalitulo | Pulssi, suunta, mahdollistaa signaalierotulon, portin sähkötaso 4.5VDC – 28VDC, ei tarvitse kytkeä mitään vastusta |
Signaalilähtö | OC-lähtö, maksimilähtövirta on 100MA, on kytkettävä pull-up-vastus, Max-pull-up voltage24VDC |
Kooderin palaute | AB-kooderin differentiaalitulo, yksipäinen voidaan mukauttaa |
osa | Oletusarvo 1600 / rcv, DIP tai ProTurner-ohjelmisto asetettavaksi, alue 200 ~ 51200 |
Kooderi PPR | 1000PPR, voidaan räätälöidä 250 ~ 5000PPR |
Ympäristön käyttö | -5 ℃ ~ 55 ℃ |
Yhteinen mukautettu pyyntö | IO korkea-matala sähkötasotulon ohjaus, 0 ~ 5V analogisen tulon ohjaus, RS485-ohjaus |
Tulosignaali (C1)
Pin-koodi | Symboli |
1 | PUL + |
2 | PUL- |
3 | DIR + |
4 | DIR- |
5 | ENA + |
6 | ENA- |
Lähtösignaali (C2)
Pin-koodi | Symboli |
1 | ALM + |
2 | Alm- |
Anturiliitäntä (C3)
Pin-koodi | Symboli |
1 | EB + |
2 | EB |
3 | EA + |
4 | EA- |
5 | VCC (+ 5V) |
6 | GND |
Moottorin kytkentä (C4)
Pin-koodi | Symboli |
1 | A + |
2 | A- |
3 | B + |
4 | B- |
Virtalähde (C5)
Pin-koodi | Symboli |
1 | 24 ~ 80VDC |
2 | GND |
3 | NC |
! Ilmoitus
A. Syöttövirtalähde ei voi olla yli DC80V。
B. Komentosignaali on 5 V, jos se on yli 5 V, vastusta ei tarvitse kytkeä
C. Kun hälytysvalo palaa, katkaise virta ja tarkista
a. tehoalue on 24VDC --- 80VDC ；
b. moottorin ja anturin johdotukset, tarkista, onko oikosulkua
Tuotteen pakkaus:
Pakkauskoko: 13,5 * 10 * 4 (mm)
Kokonaispaino: 299 g
Valitsemme ulkorasian tilauksen perusteella.
