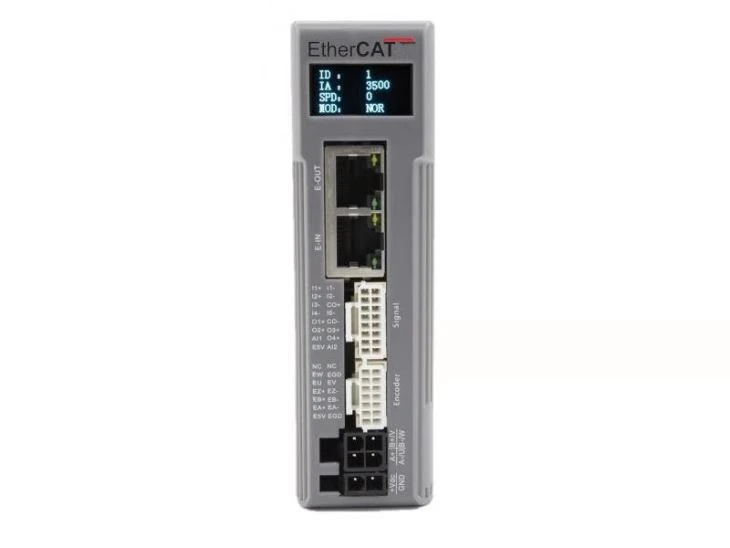

Tuotteen yleiskuvaus
EHS-808H on Econ-tekniikan viimeisin EtherCAT-hybridi servo-ohjain LCD-näytöllä, joka ottaa käyttöön viimeisimmän liukulukujen 32-bittisen MCU-digitaalisen prosessointitekniikan, edistyksellinen vektoriohjaustekniikka ajaa moottoria matalalla lämmityksellä, alhaisella kohinalla ja erittäin sujuvasti.Käyttäjä voi asettaa minkä tahansa ID-osoitteen 1-255 sisällä ja minkä tahansa virran arvon nimellisvirran alapuolella, sitä voidaan sovittaa erikokoisiin moottoreihin (Nema17 - Nema34) sovellettaviksi muuttuviin sovelluksiin. taajuusmuuttaja voi automaattisen virityksen moottorin sovittamiseksi virran ollessa kytkettynä, mikä voi automaattisesti luoda optimaaliset toimintaparametrit eri moottoreille moottorin suorituskyvyn maksimoimiseksi.
Yleiset piirteet
Uusi liukuluku 32-bittinen MCU-tekniikka
Sarjaportti ja automaattinen viritys
Kehittynyt vektoriohjaustekniikka
Suuri vääntömomentti käynnistyksessä ja alhaisella nopeudella
5-kanavainen optokytkimen eristystulo, 2 niistä on nopea opto-kytkentäeristystulo
4 kanavan optokytkimen eristys OC-lähtö
2-kanavaiset analogiatulot
Tiedonsiirtotaajuus jopa 100MHz
DIP: t voivat asettaa 127 IP: tä tai allokoida automaattisen IP: n
Nykyinen asetusalue 0,5–8A
Sujuva liikkuvuus ja erittäin alhainen melu
Tuettu enkooderi voi olla 500ppr & mdash; 5000ppr
LCD-sisällön ja tilan näyttö
Nestekidenäyttö on päällä virran kytkemisen jälkeen ja näyttää jonkin verran sisältöä kaavion alla
Ei. | pitoisuus | Yksityiskohdat | Kuvaus |
1 | Moottorin rungon koko | 28/42 / 57/60 / 86mm | Näytä nykyinen moottorityyppi |
2 | Pulssi / kierros | Pulssi | Näytä pulssin / kierroksen nykyinen asetus |
3 | Nykyinen nopeus | RPM | Näytä moottorin nykyinen nopeus |
4 | Toimintatila | FOC / PM / LEAD / TÄYSIVIRTA | Näytä nykyinen ohjausalgoritmitila |
Sähköiset tekniset tiedot
Kuvaus | EHS-808H | |||
min | Tyypillinen | max | yksikkö | |
Lähtövirta (huippu) | 0,5 | - | 8.0 |
|
Tulojännite （DC） | 15 | 24/36/48/68 | 80 | VDC |
Tulojännite (AC) | 20 | 36 | 50 | VAC |
Ohjaa signaalin syöttövirtaa | 6 | 10 | 16 | mA |
Ohjausviestinrajapinnan sähkö | 4.5 | 5 | 28 | VDC |
OC-lähtö Pull-Up-jännite | 5 | - | 24 | VDC |
Ether-CAT-tiedonsiirtotaajuus | - | 100 | - | MHz |
Eristysvastus | 100 | M & Omega; | ||
Tuotteen mitat (yksikkö: mm)
