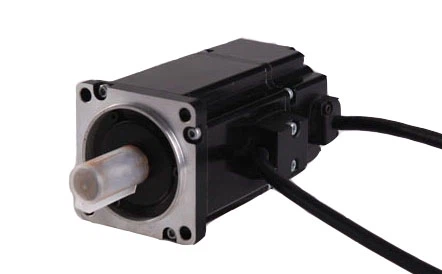

Tuotteen esittely: 40 mm rungon koko 100w ja 50w harjaton AC-servomoottori
EC-M-sarjan korkeajänniteharjattomat vaihtovirran servomoottorit, joiden rungon koko on 40 mm 50w: ssä ja 100w: ssa, tarjoavat sovelluksia, joilla on alhainen vääntömomentti tiheys korkean kiihtyvyyden ja nopean paikannuksen saavuttamiseksi. Vakiotiloissa on vakiokaapelointivaihtoehdot suoraan yhteyteen ECON-asemaan.
Tuotevalinta ja parametri:
| Malli SPE | EC40M005D | EC40M010D | ||
| Nimellisteho (W) | 50 | 50 | 100 | 100 |
| Nimellisjännite (V) | 48 | 220 | 48 | 220 |
| Nimellisvirta (A) | 1.1 | 0,4 | 2.5 | 0,6 |
| Nimellisnopeus (RPM) | 3000 | 3000 | 3000 | 3000 |
| Pidätysmomentti (Nm) | 0,16 | 0,16 | 0,32 | 0,32 |
| Huippumomentti (Nm) | 0,48 | 0,32 | 0.95 | 0,64 |
| Jännitevakio (V / 1000 * RPM) | 9.2 | 36,8 | 8.2 | 32.8 |
| Vääntömomenttikerroin (Nm / A) | 0,145 | 0,4 | 0,128 | 0,53 |
| Roottorin hitaus (kg.㎡) | 0.025x10-4 | 0.025x10-4 | 0.051x10-4 | 0.051x10-4 |
| Line-line vastus (Q) | 6,75 | 108 | 2.2 | 34 |
| Lineaarinen induktiivisuus (mH) | 7,5 | 108 | 3 | 40 |
| Sähköinen aikavakio (Ms) | 1.11 | 1 | 1,36 | 1.18 |
| Paino (kg) | 0,32 | 0,32 | 0,47 | 0,47 |
| Kooderin rivinumero (PPR) | 2500 | |||
| Eristysluokka | Luokka B | |||
| Turvallisuusluokka | IP65 | |||
| Ympäristön käyttö | Lämpötila: -20 ℃ ~ + 40 ℃, Kosteus alle 90% RH Ei kastetta | |||
| Moottorin pistoke | Inkrementaalinen lyijylanka U (ruskea) | V (MUSTA) | W (SININEN) | PE (Vihreä keltainen) |
| Absoluuttinen lyijylanka PE (Vihreä keltainen) | U (ruskea) | V (MUSTA) | W (SININEN) | |
| Pistoke 1 Ei. | 2 | 3 | 4 | |
| Kooderin pistoke | Lyijy 5 V 0 V B + johdin | Z- U + Z + U- | A + V + W + V- | A- B- W-PE |
| Pistoke nro 2 3 4 | 5 6 7 8 | 9 10 11 12 | 13 14 15 1 | |
| Absoluuttinen enkooderipistoke (7pin) | Signaali johdin | E- E + | SD-0V | SD + + 5 V PE |
| PIN Ei. | 2 3 | 4 5 | 6 7 1 | |
| Malli | EC40M005D | EC40M010D | ||
| L (ilman jarrua) | 75 | 90 | ||
| L (jarrulla) | 109 | 124 | ||
| Hyväksytty kuljettaja | RAHA-GA3204B | RAHA-GA3204B | ||
| Vaihtoehtoinen kaapeli | (Pulssikaapeli) Ohjain ohjaimeen | 3-10M vaihtoehdolle | ||
| (Kooderikaapeli) Kooderi ohjaimeen | ||||
| (Virtakaapeli) moottori kuljettajalle | ||||
Tuotteen asennus:
1: Moottorin akselin päähän kytkettyjen osien asennus / purkaminen, älä lyö akselia voimakkaasti estääksesi moottorin akselianturin toisen puolen kaatumisen.
2: Pyrkimys parhaaseen mahdollisuuteensa akselista tärinän ja laakerivaurioiden estämiseksi.
Tuotteen mitat:
Tuotepalvelu:
ECON tarjoaa teknistä palvelua alusta loppuun ja tarjoaa yhden vuoden takuun. Mikä tahansa ongelma, voi lähettää sähköpostia tekniseen insinööriimme ja myyntiin tai keskustella suoraan verkkosivuillamme.
Maksu ja toimitus:
ECON tukee T / T: tä, Paypalia, Western Unionia maksun suorittamisessa. Voimme järjestää pika-, lento- ja merikuljetuksia
on ammattitaitoinen joukkue käsittelemään logistiikkaa.
