Tuotteen ominaisuudet
●Uusi 32-bittinen DSP-tekniikka
●Alhainen tärinä, hiljainen, tasainen toiminta
●Sisäänrakennettu korkearesoluutioinen ja tasainen suodatustoiminto
●Automaattinen parametrien asetustoiminto
● Muuttuva virransäätö vähentää huomattavasti moottorin lämmöntuotantoa.
●Automaattinen virran puolittaminen pysäytystilassa
●Se voi käyttää 42 suljetun silmukan kaksivaiheista askelmoottoria
●Yksipäätteisen signaalitulon fotosähköinen eristys (pulssi, suunta ja aktivointi)
●Impulssivastetaajuus jopa 500 KHz (tehdasasetus 200 KHz)
●Kuormana virta on suljettu silmukka
●alaosaston asetusalue 200-51200, korkeampi alaosasto voi muokata
●Sillä on ylijännitteen, alijännitteen ja ylivirran suojaustoiminnot.
Tuoteparametrit
|
Sähköiset tiedot |
||||
|
Parametrit |
IC42 |
|||
|
Min |
Tyypillinen |
Max |
Yksikkö |
|
|
Lähtövirta[PK] |
0.5 |
- |
2.5 |
A |
|
Syöttöjännite |
15 |
24 |
32 |
Vdc |
|
Ohjaussignaalin tulovirta |
6 |
10 |
16 |
mA |
|
Ohjaussignaalin rajapinnan taso |
- |
5 |
- |
Vdc |
|
Pulssin vähimmäisaika korkean tason leveys |
1.5 |
|
|
meille |
|
Askelpulssitaajuus |
0 |
- |
200 |
KHz |
|
Eristysvastus |
100 |
- |
- |
MΩ |
|
Ylijännitesuoja Jännite |
35 |
- |
- |
Vdc |

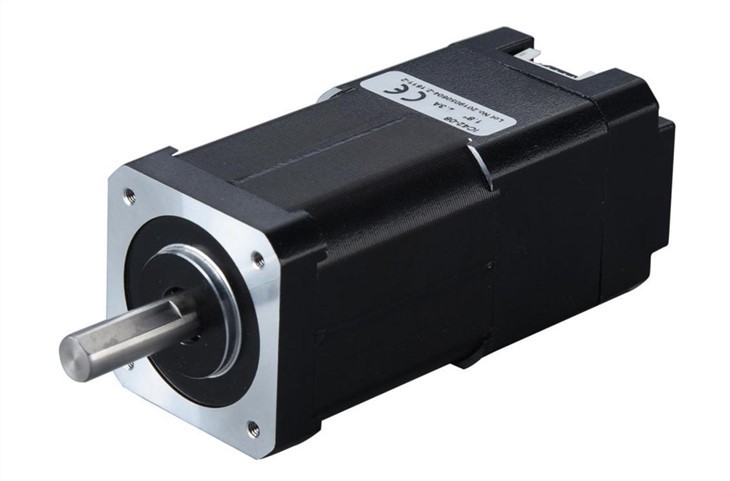

Tuotekaavio
Tuotteen alajaon asetus
|
Alajaon asetus |
||||
|
Pulssi/Kier |
S1 |
S2 |
S3 |
S4 |
|
Oletus |
päällä |
päällä |
päällä |
päällä |
|
800 |
vinossa |
päällä |
päällä |
päällä |
|
1600 |
päällä |
vinossa |
päällä |
päällä |
|
3200 |
vinossa |
vinossa |
päällä |
päällä |
|
6400 |
päällä |
päällä |
vinossa |
päällä |
|
12800 |
vinossa |
päällä |
vinossa |
päällä |
|
25600 |
päällä |
vinossa |
vinossa |
päällä |
|
51200 |
vinossa |
vinossa |
vinossa |
päällä |
|
1000 |
päällä |
päällä |
päällä |
vinossa |
|
2000 |
vinossa |
päällä |
päällä |
vinossa |
|
4000 |
päällä |
vinossa |
päällä |
vinossa |
|
5000 |
vinossa |
vinossa |
päällä |
vinossa |
|
8000 |
päällä |
päällä |
vinossa |
vinossa |
|
10000 |
vinossa |
päällä |
vinossa |
vinossa |
|
20000 |
päällä |
vinossa |
vinossa |
vinossa |
|
40000 |
vinossa |
vinossa |
vinossa |
vinossa |
Tuotteen toimintoasetus
|
Toimintoasetus |
||
|
Moottorin alkusuuntaus |
||
|
Suunta |
SW5 |
Huomautus |
|
CCW |
PÄÄLLÄ |
Vastapäivään |
|
CW |
VINOSSA |
Myötäpäivään |
|
Ajoohjaustilan asetus |
||
|
Ohjaustila |
SW6 |
Huomautus |
|
FOC |
VINOSSA |
Vector suljetun silmukan ohjaus (ruuvin pyörittäminen) |
|
PM |
PÄÄLLÄ |
Tehokulman suljetun silmukan ohjaus (hihnan kierto) |
Mekaaninen mitta (YKSIKKÖ:mm)
Huomaa: Tämä on ajuri moottorin mittojen mukaan, koska voimme valita eri vääntömomentin nema17 helppokäyttöisen servomoottorin asennettavaksi ohjaimeen, joten teemme täydellisen piirustuksen eri moottorin perusteella. Ja alla annamme esimerkiksi kaksi mallia.
Suositut Tagit: nema17 integroitu suljetun silmukan askelmoottoriohjain, valmistaja, toimittaja, tehdas
