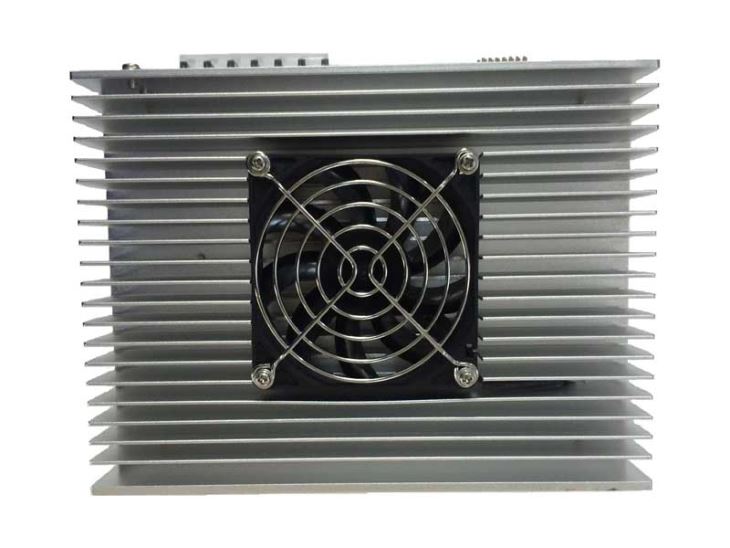

Tuote Johdanto: askelmoottoriohjain korkeajännitteellä digitaalisella mikrotaidolla
DH3722MA on uuden sukupolven korkealaatuinen täysin digitaalinen askelmoottori, joka perustuu 32-bittiseen DSP: hen edistyneellä algoritmilla. Teholähteen alue on AC110 ~ 220 V. se voi ajaa runkoa 86 - 130 mm 3-vaiheinen askelmoottori. omaksuta sujuva ja tarkka sinimuotoinen virranvektorin ohjaustekniikka, joka vähentää moottorin lämpöä.
Tuotteen ominaisuudet:
● uuden sukupolven 32-bittinen DSP
● hyvä sileys, alhainen melu, alhainen lämpö
● sisäänrakennettu mikro-askel
● sisäänrakennettu nykyinen asetus
● seisontavirta voidaan asettaa 50%: iin
● optoeristetty pulssitulo
● vastetaajuus on jopa 300 kHz
● ylijännite, jännite, ylivirtasuoja
● tukee PU + DIR-pulssitilaa ja CW / CCW-pulssitilaa
● Tukea 5V / 24V-signaalin (PU DR MF) tuloa
Tuotesovellukset:
Sitä voidaan käyttää monenlaisissa koneissa, kuten cnc-reititin, kelluva kone, pakkauskone, 3D-tulostin, etikettikone, cnc-jyrsin / sorvi, laserleikattu kone ja niin edelleen. Sen ainutlaatuiset ominaisuudet tekevät siitä ihanteellisen ratkaisun sovellukset, jotka vaativat vähän melua, vähäistä tärinää, vähän lämpöä ja suurta tarkkuutta
Asennusmitta （yksikkö ： mm）
Tuotteen toiminta:
Nykyinen asetus
IM (A) | 1.2 | 1,5 | 2.0 | 2,3 | 2.5 | 3.0 | 3.2 | 3.6 | 4.0 | 4.5 | 5.0 | 5.3 | 5.8 | 6.2 | 6,5 | 7,0 |
D1 | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ |
D2 | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ |
D3 | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ |
D4 | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ |
Toimintatilat
D9 | POIS: PU + DIR-pulssitila PÄÄLLÄ: CW / CCW-pulssitila ； huomautus ： aseta tila virran katkaisun jälkeen |
D10 | POIS: vastaanottaa ulkoista pulssia PÄÄLLÄ: itsetesti, kun virta on kytketty, moottori käy 30pm: llä \ |
Microstep-asetus
PU / Rev | 400 | 500 | 600 | 800 | 1000 | 1200 | 2000 | 3000 | 4000 | 5000 | 6000 | 10000 | 12000 | 20000 | 30000 | 60000 | |
D5 | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | PÄÄLLÄ | POIS PÄÄLTÄ | |
D6 | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | |
D7 | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | |
D8 | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | PÄÄLLÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | POIS PÄÄLTÄ | |
Rajapinnan kuvaus
Nimi | Toimia | Kuvaus |
PWR | Virtavalo | Kun virta kytketään, vihreä valo palaa |
HÄLYTYS | Ylivirta / alijännite / yli jännite näyttää valoa | Jos taajuusmuuttaja Ylivirta / alijännite / ylijännite punainen valo palaa |
24PU + | 24Vpulssitulon VCC | Yhdistä 24 V pulssin VCC: hen (tuki PLC 24 V +) |
5PU + | 5 V pulssitulo VCC | Yhdistä 5 V pulssin VCC: hen |
PU- | Pulssitulo negatiivinen | Pulssisignaali: Yks pulssitilassa (pulssi / suunta), tämä tulo edustaa pulssisignaalia, jokainen putoava reuna on aktiivinen. CW / CCW-pulssitilassa 5PU ja PU- ovat CW-tuloja |
24DR + | 24 V suunta sisääntulo VCC | Yhdistä 24 V pulssin VCC: hen (tuki PLC 24 V +) |
5dr + | 5Suunnan tulot VCC | Yhdistä 5 V pulssin VCC: hen |
DR- | Suunta tulo negatiivinen | DIR-signaali: Yhden pulssin tilassa tällä signaalilla on matala / korkea jännitetasot, jotka edustavat moottorin kahta pyörimissuuntaa; CW / CCW-pulssitilassa 5DR ja DR- ovat CCW-tuloja |
24MF + | 24 V: n syöttöjännite | Kytke + 24 V signaalin virtalähteeseen |
5MF + | 5 V: n syöttöjännite | Kytke + 5 V signaalin virtalähteeseen |
MF- | Ota negatiivinen tulo käyttöön | Ota signaali käyttöön: Tätä signaalia käytetään ohjaimen aktivointiin / poistamiseen käytöstä. Korkea taso kuljettajan mahdollistamiseksi ja matala taso kuljettajan käytöstä poistamiseksi. Yleensä jätetään kytkemättä (kytketty). |
RDY + | Ajovalmiuden signaalilähtö VCC | Ajovalmiuden lähtösignaali, jos vikaa ei ole ， tämä lähtö on pois päältä, jos vika, lähtö on päällä. kun virta on päällä, hälytysvalo palaa 10ms ja RDY + / RDY myös palaa (10ms) |
RDY- | Taajuusmuuttajan signaalin lähtö on negatiivinen | RDY +, RDY - lähtövirta on 50MA, maksimijännite 50VDC |
AC | AC-virtalähteen tulo | AC110-220V ， maksimituloteho on AC240V |
N | NC | |
U | Motor U | Moottori U ， |
V | Moottori V | Moottori V |
W | Moottori W | Moottori W |
!Huomautus
V: Kytke virtalähde oikein, saa olla enintään 240 VAC
B: Pidä pulssikaapeli moottorikaapelista ja virtajohdosta, jos häiriöitä esiintyy
C: Jos hälytysvalo palaa, tarkista se virran katkaisun jälkeen
a: virransyöttöalue on 110 V - 220 VAC vai ei? b: Onko moottorijohdossa oikosulkua tai muita?
